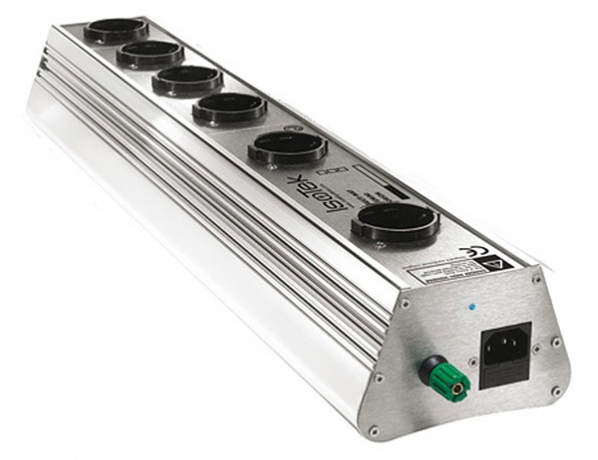

Сетевой фильтр IsoTek Orion 6-Way

Несмотря на то, что корпус Orion представляет собой точную копию корпусов Multi-Way и Gemini, его схемотехника достаточно сильно отличается от вышеназванных устройств.

В комплектации с двумя розетками, одна предназначена для высокомощных устройств, типа интегральных усилителей или усилителей мощности, а вторая – для источников сигнала (CD DVD плеер, процессор, предусилитель и.т.д.).
В комплектации с 4,6 или 8 розетками уже две розетки предназначены для мощных устройств, а остальные (2,4 или 6) -для источников.

В выходной розетке(розетках) предназначенной для усилителей применяется схема аналогичная фильтру Gemini (шунтирующий фильтр, дельта фильтр, технология Polaris-X и варисторная схема).

В остальных розетках, предназначенных для маломощных компонентов используется значительно более сложная схема последовательно-параллельной фильтрации, которая позволяет достичь снижение уровня шумов и помех с крутизной спада 30Дб на октаву. Она состоит из последовательных фильтров(дросселей) в сочетании с шунтирующими фильтрами (конденсаторов RIFA). А для большей эффективности добавлены варисторы и многоуровневые дельта – фильтры.

Для защиты Вашей аппаратуры применены две отдельные схемы защиты от перегрузки – одна по току, а вторая по напряжению.      Система Gating применяемая в Orion оптимизирует работу последней ступени фильтра по току. Gating используется в розетках предназначенных для маломощных устройств. Эта система также предотвращает попадание помех от источника потребления обратно в сеть.

Сочетание качественной внутренней разводки и применение технологии Polaris-X эффективно устраняет перекрестные помехи и изолирует источники сигнала и другие слаботочные компоненты от мощных усилителей.

По своей схемотехнике Orion максимально приближен к модели ‘Mini Sub & Vision’.
